一、無機礦物絕緣電纜的結構

①電纜導體：由多股銅線絞合而成，具有良好的彎曲特性。
②絕緣層：采用耐高溫、不燃燒的無機絕緣材質。
③金屬護套：銅質及銅合金或不銹鋼材料，經過特殊加工有良好的彎曲特性，并可作為接地線。
④外護套：采用低煙無毒的塑性材質，有良好的防腐蝕特性。

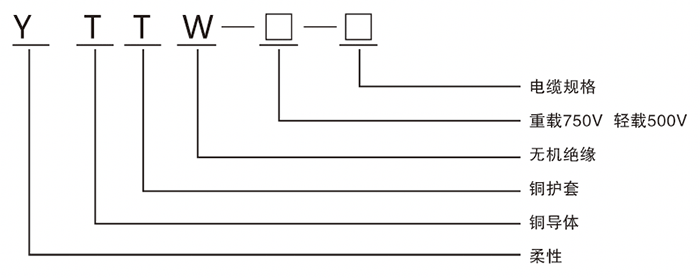

二、無機礦物絕緣電纜的型號

例1：YTTW-500-4×95
表示：4芯輕載  4根95mm2截面的防火電纜
例2：YTTW-750-3×120+1×70
表示：3+1芯重載 3根120mm2加1根70mm2截面的防火電纜

三、無機礦物絕緣電纜的耐火特性

1、按GB12666.6
A、類在火焰溫度950℃中燃燒相間及相與外護套之間施加750V的電壓，歷時90mim絕緣不損壞。
B、類在火焰溫度750℃-800℃中燃燒相間及相與外護套之間施加750V的電壓，歷時90mim絕緣不損壞。
2、按英國BS6387標準，防火電纜能滿足以下要求：
A級650℃  3h
B級750℃  3h
C級950℃  3h
S級950℃  20min
絕緣不損壞。

四、無機礦物絕緣電纜的電氣特性

1、穩定絕緣電壓：0.6/1KV；
2、額定工作電壓：輕載500V，重載750V；
3、額定電源：單芯25A-1800A，多芯16A-500A；
4、絕緣電阻：絕緣電阻≥1000MQ• KM，電纜長度小于100M，則絕緣電阻≥10000MQ；
5、工作耐壓：500V等級電纜和750V等級電纜分別施加2000V和2500V電壓，歷時15min，施加在芯線與芯線，芯線與銅護套之間，不應發生擊穿。

五、無機礦物絕緣電纜的優勢

1、防火性能優異，耐火等級不僅能滿足國標GB12666.6 A類950℃，90min（還可滿足英國BS6387-1994中規定的A級650℃3h；B級750℃3h；C級95℃3h要求）；同時，在燃燒中還能耐受水噴與機械撞擊。
2、連續長度長，不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，極限長度可達2000m。
3、截面大，單芯電纜截面右可達1000mm2；多芯電纜可達240mm2。
4、具有柔性，電纜可以盤在電纜盤上，其彎曲半徑≥20D。D為電纜外徑。
5、燃燒時無煙無毒，絕緣采用無機材料（不燃燒體），燃燒時不會產生任何有害氣體，更不會發生2次污染，稱得上是環保綠色產品。
6、過載能力大，電纜不僅截流量大，而且具有較大的過截能力，根據布線要求，通常電纜表面溫度≤70℃。若布線不可觸摸，也不與可燃燒建筑材料相接觸時，電纜護套溫度可達105℃，過截時防火電纜允許工作溫度可達250℃。
7、耐腐蝕，有機絕緣耐火電纜有時需穿塑料管或鐵管，塑料很容易老化變脆，鐵管易銹蝕，防火電纜是銅護套不須穿管，銅護套耐腐蝕性好。
8、無電磁干擾，防火電纜與信號，控制等電線電纜在同一豎井敷設時，防火電纜在銅護套的屏蔽下，不會對信號、控制電纜傳輸?shù)男畔a(chǎn)生干擾。
9、安全性好，防火電纜除了在火焰中正常供電，起動滅火設備，減少火災損失，同時對人身體安全也特別可靠，其銅護套是良導體，是好的接地線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性。
10、使用壽命長，無機絕緣材料，耐溫度，且不易老化，他的壽命比有機絕緣電纜提高許多倍，在正常工作狀態下，其壽命可以與其建筑物等到同。
11、柔性防火電纜的運輸和安裝包括安裝配件近似于普通電纜，較簡單。
12、經濟性好，柔性防火電纜，由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低。

六、無機礦物絕緣電纜的規格

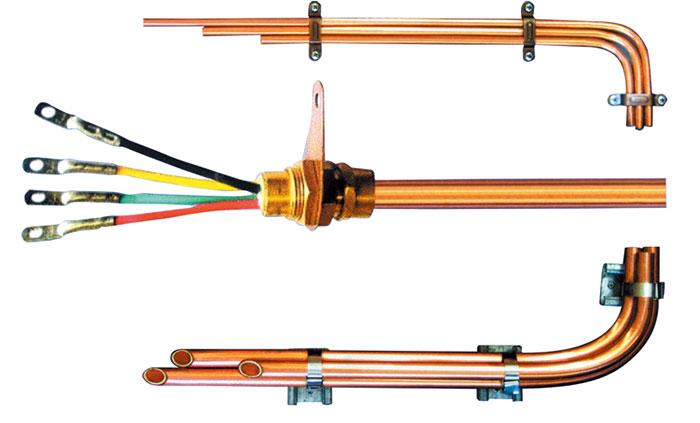

七、無機礦物絕緣電纜的安裝

1、無機礦物絕緣電纜長度不受限制且具有柔性，可以直接從任何壓柜到控制柜到設備系統全部線路均為防火電纜。
2、無機礦物絕緣電纜的安裝方式基本上等同于普通有機絕緣電纜安裝。
3、電纜的支持與固定
A、水平吊裝允許跨距：
（1）電纜外徑≤20㎜，允許跨距400㎜。
（2）電纜外徑＞20㎜，允許跨距800㎜。
B、垂直支架允許跨距：
（1）電纜外徑≤20㎜，允許跨距1500㎜。
（2）電纜外徑＞20㎜，允許跨距1000㎜。
C、在電纜架中敷設，固定電纜的允許跨距可參照A、B項。
D、電纜彎曲半徑為20D，D為電纜外徑。
E、單芯電纜的固定，不應采用磁性閉合的高導磁材質構件，例如用鐵絲捆扎等，可以用非磁性材料固定，或磁性不閉合磁質構件固定。
F、單芯電纜的固定構件的機械強度，應驗算短路電動力條件，固定間距避免交流振動及其噪聲。
G、分割電纜銅護套嚴禁用銅鋸及易產生金屬屑或毛刺的工具。
H、電纜開剝接頭處嚴禁有金屬屑及毛刺嵌入無機絕緣材料中。
I、無機礦物絕緣電纜的安裝應符合DGJ08-93-2002民用建筑電線電纜防火設計規程以及GD50217-94電力工程電纜設計規范。



八、無機礦物絕緣電纜的設計導則

1、選用無機礦物絕緣應符合GB50217與DG-JO8-93規范的要求。
2、無特殊要求，耐火標準為A類，如需耐火等級超A類或有其他特殊要求在設計時應指明。
3、電纜豎井或橋中敷設時不需要穿管。
4、在計算長度時宜放長1-2m。
5、銅護套可以作接地線，如在截面防火電纜，銅護套截面小于接地線要求時，應附加接地線。不管任何情況，銅護套必須接地。
6、腐蝕性特別嚴重的場所，應指明銅護套外加防腐護套。

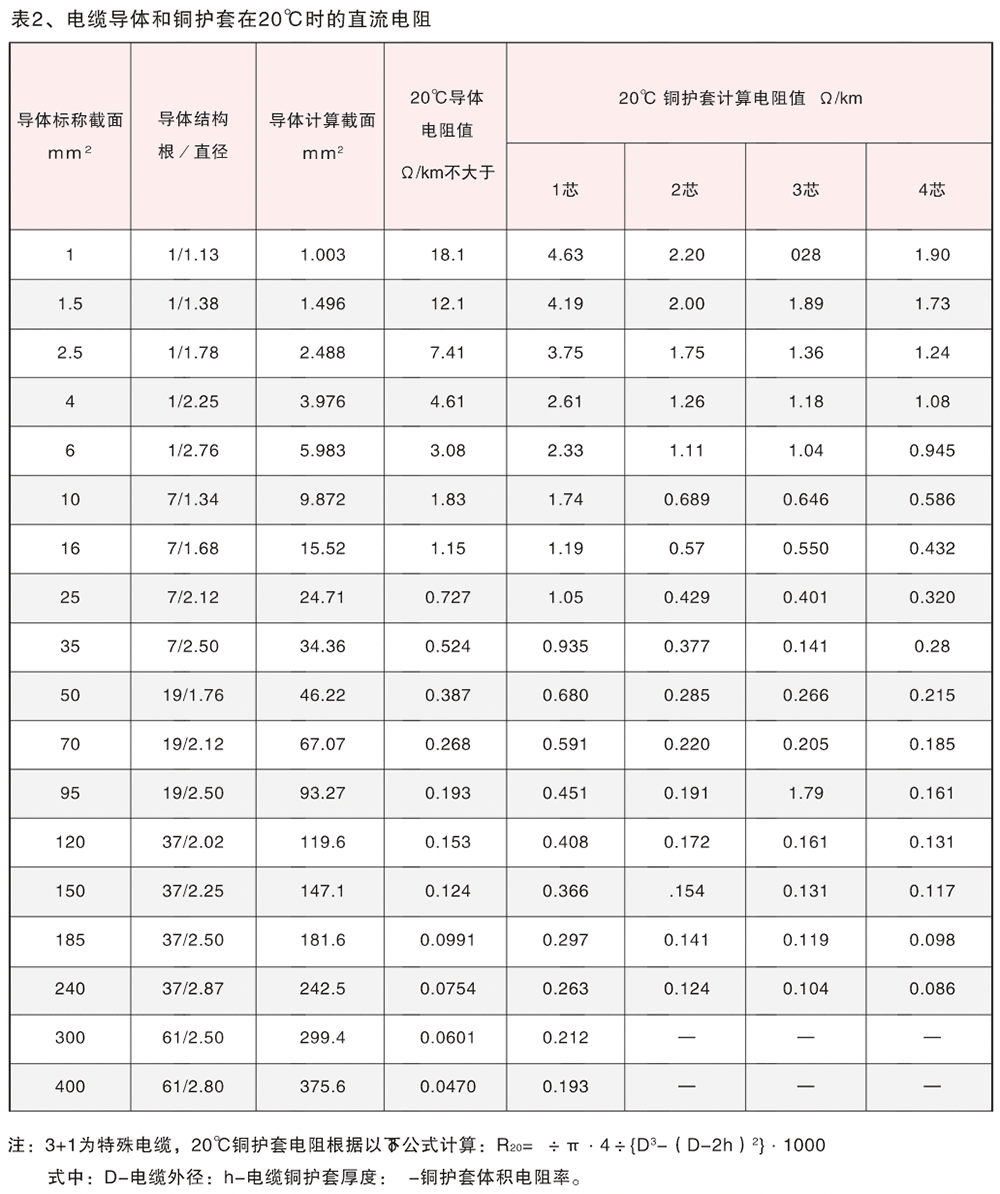

7、計算短路電流及壓降時采用的阻抗，只須用電纜導體及銅護套的直流電阻，其感抗、容抗可忽略不計，由于電纜過載能力特大，一般不需騅證熱穩定。電壓降計算的近似公式：VD=K×I×L×VO（V）式中：I-工作電流或計算電流（A）；L-線路長度；VO-查表中單位電壓降（V/A，KM）；K-三相四線時，K= 單相時K=1

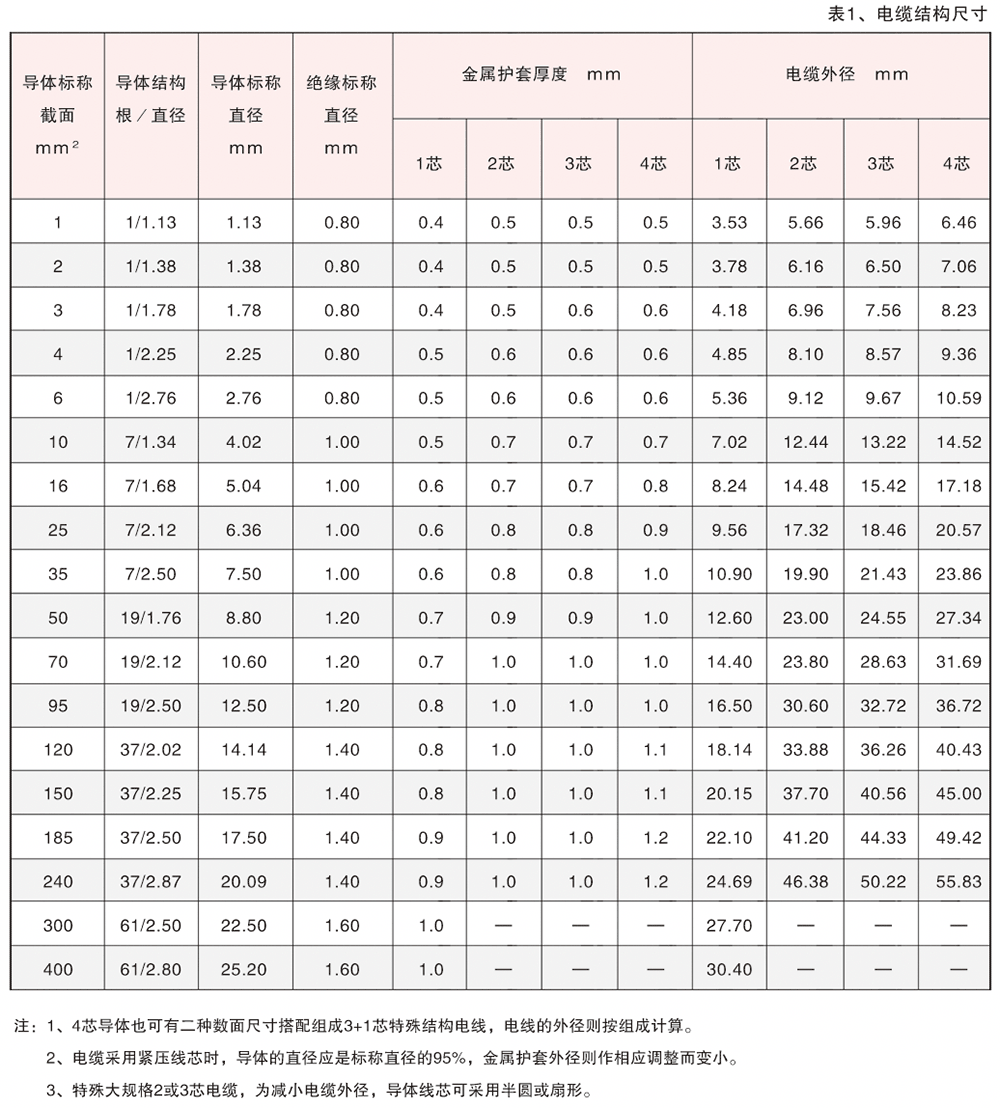

8、500A以下可選取多芯電纜，大于500V時，選單芯電纜，電纜結構尺寸，額定電流，技術參數，詳見表1至表8。

九、無機礦物絕緣電纜的運輸與儲存

1、在運輸過程中，電纜不能受機械撞擊和雨雪侵襲愛潮。
2、電纜應該儲存在干燥的庫房內，同時庫房中不存在有損電纜的有害物質。
3、施工現場電纜應存放在干燥處。
4、當施工完畢，余下的電纜其端頭應給可靠的密封存。
